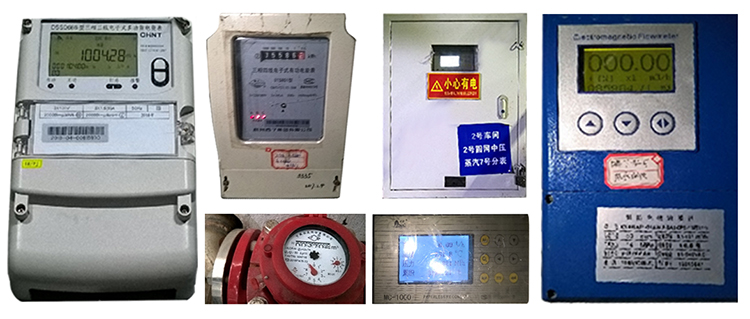

采集8個車間，水表、電表、汽、氣表的數據推送至企業管理平臺：
?在8個車間的每個車間安裝3臺物聯網關，構建能源數據采集系統的無線通信網絡；
?物聯網關安裝在車間辦公室附近，通過網線從車間辦公室接入企業局域網（LAN）；
?每個能源數據采集點安裝一套智能采集裝置獲取能源表，水、電、汽表的數據，通過無線方式上傳至物聯網關
?由于表的差異，不同的數據采集點選用不同的獲取方式，在后面方案中說明。

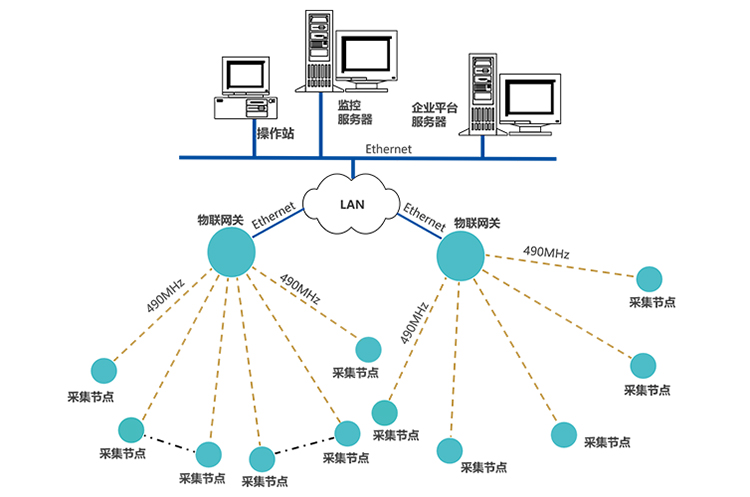

采集節點通過490MHz無線上傳數據至物聯網關，網關通過Ethernet接入LAN，推送數據至企業管理平臺服務器；
不同的采集節點裝置可將數據上傳至同一臺物聯網關；
網絡技術參數：
無線頻段：490MHz（ 430-510MHz ）；
應用于跨車間、廠房，傳輸距離300m至10Km；
網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據；
可增加中繼，延長傳輸距離；網關可作中繼。

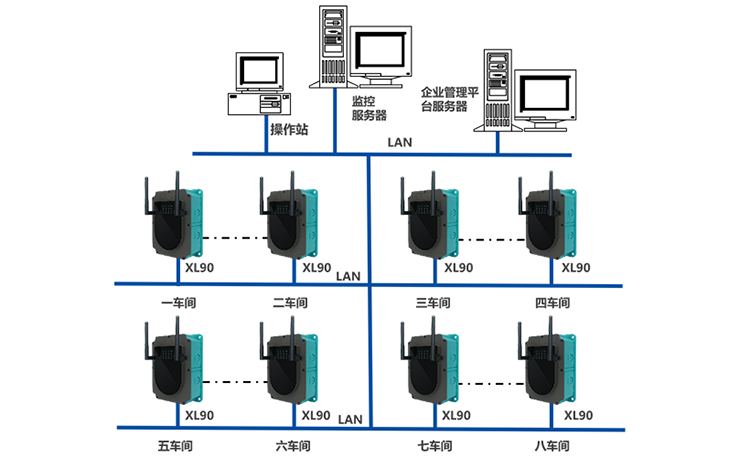

能源數據采集系統的平臺及通信網絡由平臺服務器、監控服務器、操作站及物聯網關構成；
平臺服務器、監控服務器、操作站是用戶已有或再建的系統，由用戶提供；
通信網絡由XL90物聯網關及企業LAN構成；
系統按每個車間配3臺物聯網關設計；八個車間共24臺網關；
兩臺固定式的電機，各配置1支片狀或螺桿的Pt100溫度探頭，采集電機本電溫度信號
網關配置已考慮系統的兼容、擴容，將來再增加能源數據采集點，通信網絡不需要再增加設備；
物聯網關通過無線方式獲取能源監測點的數據，通過局域網將數據推送至監控服務器；
物聯網關支持Ethernet/4G/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺；
Wi-Fi方式傳輸數據，平臺通過LAN直接從節點獲取數據。
已安裝有電子式多功能電能表的電能監測點（共有4個監測點），每個監測點配置1臺XL66智能轉換器，從電能表讀取用電數據上傳至XL90物聯網關；
其它用電監測點的每個監測點配置1塊DTSD3366G電子式多功能電能表和1臺XL66智能轉換器，獲取監測點的用電數據上傳至XL90物聯網關；
新加的電能表用于更換原有的老式電表，安裝在原表的位置；用電數據采集，采集電流、電壓、有功、無功、電度等用電數據。

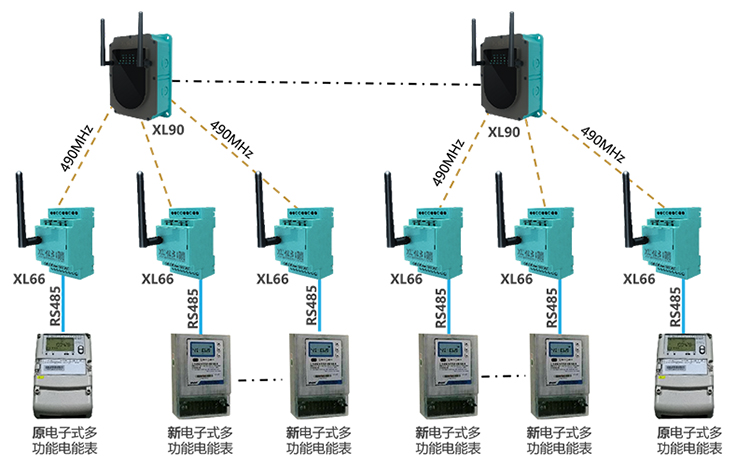

電能數據采集方案示意圖
電磁流量計，主要計量熱水、冷水的使用量；
每個監測點配置1臺XL66智能轉換器，從已安裝的電磁流量計讀取流量數據上傳至XL90物聯網關；
讀取累計流量、瞬時流量以及壓力、溫度等數據。

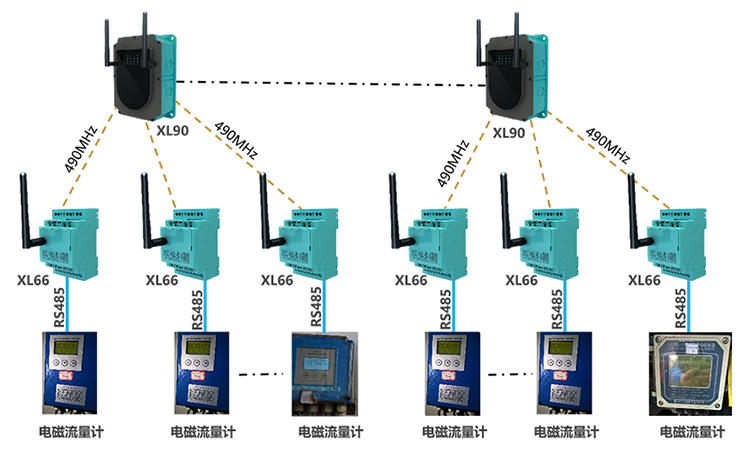

熱水、冷水數據采集方案示意圖
現場已安裝有無線記錄儀，采集蒸汽流量數據；
每個監測點配置1臺XL66智能轉換器，從無線記錄儀讀取蒸汽流量數據上傳至XL90物聯網關；
讀取累計流量、瞬時流量以及壓力、溫度等數據。

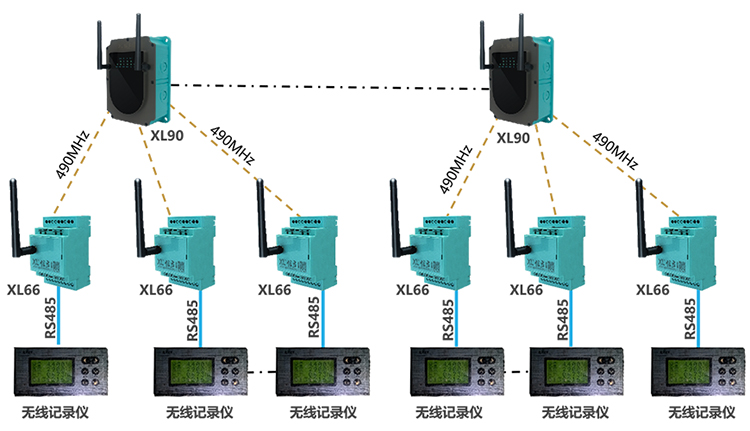

蒸汽流量數據采集方案示意圖
目前安裝的水表都是機械式的流量表；
在每個用水量監測點配置1套XL50智能采集裝置；
XL50智能采集裝置通過攝像傳感器獲取水表讀數并上傳至XL90物聯網關；
讀取累計流量；
XL50智能采集裝置用電池供電，定時獲取水表讀數并上傳。

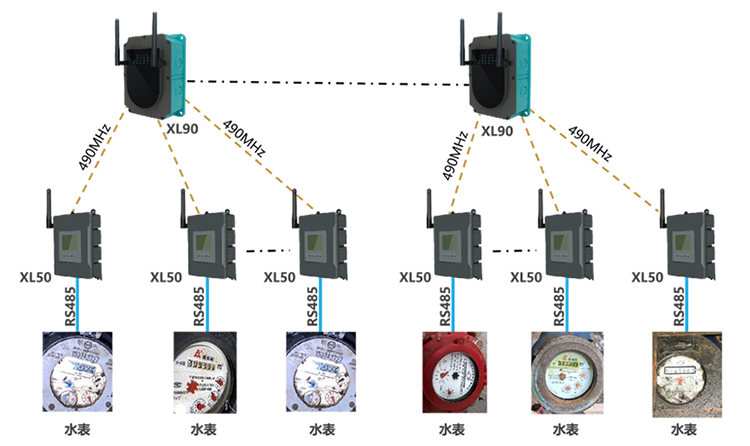

用水數據采集方案示意圖
1、XL90物聯網關
電能表及智能轉換器安裝在原電能表的控制箱或配電柜內；
流量計、無線計錄儀監測點新增設備的安裝，需另配現場控制箱，安裝新增的設備；
水表數據采集點新增設備的安裝，需另配現場控制箱，安裝新增的設備；
需要配控制箱安裝網關；
項目實施，先安裝網關和平臺對接數據；
然后再安裝監測點的設備。
